首頁：產品展示--Y型過濾器
Y型過濾器


主要用途：

過濾器是從流體中分離固體顆粒雜質，提高產品純度，保護下游設備（壓縮機、泵、儀表等）安全工作的產品。

技術參數：


殼體材質
Body
 濾框?yàn)V網材質
Glass Material		 S密封件
Seal Material		 工作溫度（℃）
Ambient Temperature		 操作壓力
Operating Pressure		 連接方式
Joint type
碳鋼   CS 見不銹鋼濾芯技術特性表 金屬纏繞
丁腈橡膠
聚四氟乙烯
PTFE		 CS -20～250℃ 0.6～22.0MPa 螺紋連接
法蘭連接
對焊連接

黃銅   H62 H62
碳鋼襯 PTFE CS/PTFE
不銹鋼 304 304 -80～450℃
  不銹鋼 316L 316L
不銹鋼鋼絲的技術特性（英制）
～目數/in
Mesh/in		 ～孔數/in
Hole/in		 可截粒徑
Particle Dia(u)		 絲徑
Wire Dia(mm)		 有效過濾面積%
Effective Filtrate Area
10 100 2023 0.02000(0.510) 64
20 400 955 0.02140(0.315) 58
30 900 614 0.00921(0.224) 54
40 1600 442 0.00760(0.206) 48
50 2500 365 0.00598(0.512) 46
60 3600 301 0.00480(0.122) 44
80 6400 216 0.00402(0.102) 42
100 10000 173 0.00310(0.081) 40
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）
制造、檢測標準：執行HG/T21637-1991標準，或客戶指定標準。

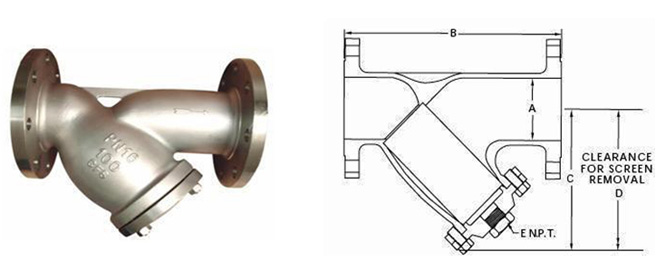

尺寸表:
DN L H1 H 有效過濾面積㎡
25 1 160 80 160 0.00343
32 11/4 180 90 180 0.00486
40 11/2 200 100 240 0.00767
50 2 220 130 250 0.0160
65 21/2 260 165 350 0.02111
80 3 280 195 390 0.03029
100 4 320 230 450 0.04063
125 5 350 300 520 0.05589
150 6 380 335 580 0.07709
200 8 495 420 690 0.11967
250 10 595 500 800 0.19155
300 12 640 580 950 0.26738
350 14 700 640 1150 0.32535
400 16 800 700 1360 0.40946
450 18 875 790 1480 0.52837
500 20 900 875 1650 0.65385
訂貨須知：
  • 訂貨時請注明產品尺寸、操作壓力及材質。
  • 當需要其他標準法蘭、材質或操作壓力時，請?jiān)谟嗀洉r(shí)注明。
